橡胶促进剂MBT粗品精制过滤洗涤干燥机

发布时间：2020-03-25

橡胶促进剂MBT是一种通用型促进剂，广泛用于各种橡胶，在天然胶和一般合成胶中，具有快速硫化促进作用。除此之外，还具有一定的增塑性和防老性，在氯丁橡胶中可作延缓剂。同时它的衍生物如：CZ、NS、DZ、NOBS等具有更优良的橡胶硫化促进性能。橡胶促进剂MBT在橡胶中易分散，不污染。主要用于制造轮胎、内胎、胶带、胶鞋和工业制品等。

      目前工业上一般使用高压法生产橡胶促进剂MBT，即苯胺、硫磺、二硫化碳在高温(250～300℃)、高压(8.0～11.0Mpa)下反应得到粗品MBT。粗品中MBT含量一般在85～88%，其中含有较多的树脂及中间产物，杂质的存在限制了MBT的应用，因此粗品MBT必须经过提纯才能作为商品使用，MBT提纯尤为重要。目前精制MBT的方法主要有两种：酸碱法与溶剂法。
    (1) 酸碱法
      传统的酸碱法中采用空气或氧气作为氧化剂，虽然可以得到较高质量的MBT产品，但是在生产中会产生大量的异味气体，不利于现场环境及工人的职业健康；直接采用双氧水做氧化剂。虽然可以解决异味的问题，但是由于双氧水氧化能力较强，存在反应终点不好判断，MBT易生成DM，进而影响商品级MBT的质量。
    (2) 溶剂法
      使用有机溶剂(如甲苯、二硫化碳、苯胺、氯苯、甲醇等一种或几种复合)来液液萃取或固液萃取粗品MBT。虽然可以实现对粗品MBT的精制，但是得到的MBT产品纯度低，无法作为商品级MBT直接用于橡胶硫化；同时得到的MBT产品用于次磺酰胺类原料时，会影响下游次磺酰胺类促进剂的产品指标。

橡胶促进剂MBT粗品精制过滤洗涤干燥机  工艺分析
      橡胶促进剂MBT粗品精制过滤洗涤干燥机工艺是一种精制橡胶促进剂MBT的方法，将橡胶促进剂MBT粗品在30～90℃下溶于碱液中，加入由双氧水和双氧水缓释剂组成的复合氧化剂，搅拌反应1～3小时，过滤得澄清透明的MBT盐溶液，向MBT盐溶液中滴加酸液调节pH至6～7，脱水干燥，得浅黄色橡胶促进剂MBT纯品。
    (1) 制备橡胶促进剂MBT高压生成物粗品的盐溶液
      将橡胶促进剂MBT高压生成物在70℃下溶于30%氨水溶液中，加水形成7%的MBT-NH4溶液。
    (2) 配制复合氧化剂
      取27%的双氧水、肌醇六磷酸，配制成2%的双氧水溶液，将有机磷酸盐加入双氧水溶液中，充分溶解，得到复合氧化剂。
    (3) 橡胶促进剂MBT粗品漂洗工艺
      采用复合氧化剂去除MBT-NH4溶液中的杂质向步骤1得到的MBT-NH4溶液中加入步骤2制备的复合氧化剂；搅拌反应1.5h后过滤得到澄清透明的MBT-NH4盐溶液。
    (4) 橡胶促进剂MBT溶液过滤洗涤干燥工艺
      向步骤3所得澄清透明的MBT-NH4盐溶液中滴加质量分数为8%的稀硫酸，调节溶液的pH值至6～7，脱水干燥得到高纯度的浅黄色MBT，纯度大于98.2%。
    (5) 新工艺的复合氧化剂不会氧化MBT盐溶液，反应一段时间后自动到终点，所以无需判断终点，也无需担心MBT被氧化成DM影响MBT的质量。

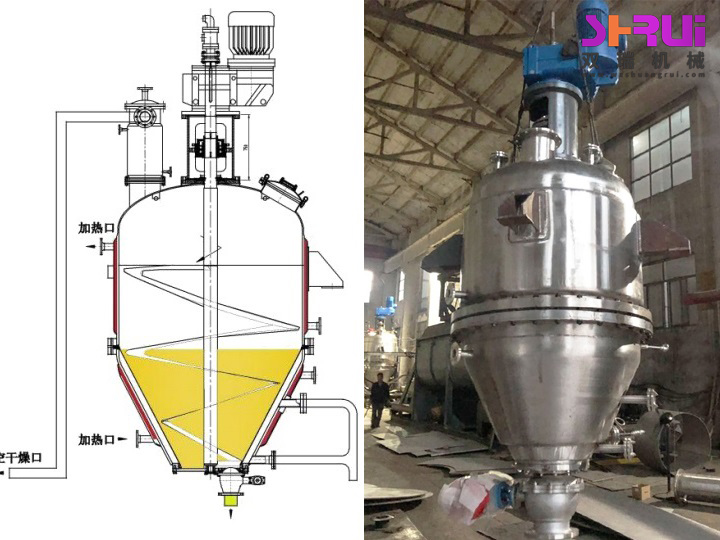

      橡胶促进剂MBT粗品精制生产采用过滤洗涤干燥机，工艺流程简单，生产显著降低了人工劳动强度，同时稳定了产品质量，提高了整个工艺流程的安全性，且提纯效率显著提升，精制MBT质量显著提高，产品纯度均在98%以上，非常适合工业化生产。
