多功能筒锥式过滤洗涤干燥机对精细化工领域装备改进的重大意义

发布时间:2020-07-02

多功能筒锥式过滤洗涤干燥机  设备概述



精细化工生产过程的后处理工序中,常有过滤、洗涤、干燥等单元操作,这些单元操作通常由离心过滤机、洗涤槽以及干燥机等单元设备单独运作,设备间通过管道或采用其它方式输送物料。多种单元设备连成一个系统的大装置、长流程、低效率、难调节的生产过程,对于固体含量较高的悬浊液,往往发生固体粘壁而堵塞管道,造成生产难以正常进行。采取敞开式生产,虽便于处理堵塞问题,但对于医药、 食品、生物制品等难以满足规范要求,而且对于易燃、易爆、有毒或剧毒的物料,还存在安全隐患。

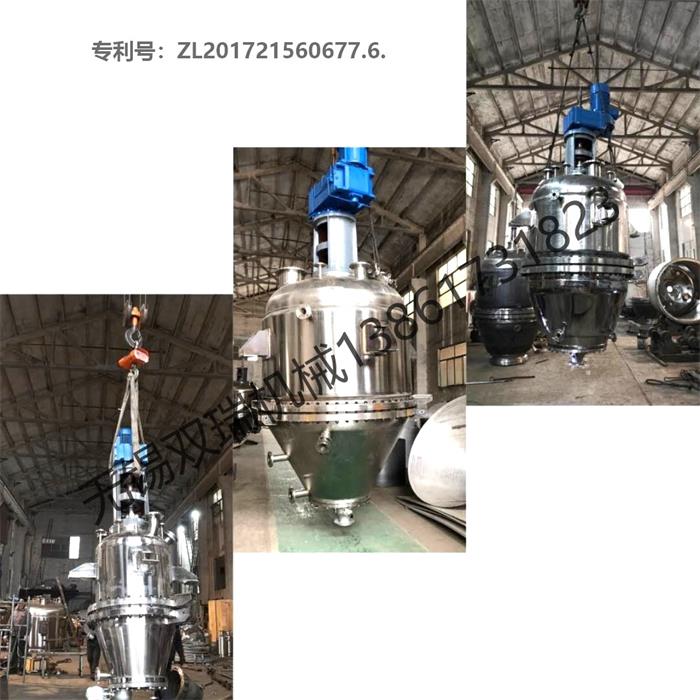

    为了克服上述单元设备组合中存在的问题与不足,同时满足化学工业向高品质、高附加值、多品种、小批量的转变,无锡双瑞机械有限公司进行了大量的设计研发工作,终于研制成功了集过滤、洗涤、干燥于一体的多功能筒锥式反应过滤干燥机,并成功申请专利(专利号:ZL201721560677.6.),实现了装备技术性能的较大改进,从结构设计到应用都紧跟精细化工领域相应法规要求。该设备具有过滤、洗涤、干燥三个主要功能,还兼有反应、萃取、结晶、浓缩、蒸发、混合、破碎等多项功能,属于高新技术设备





多功能筒锥式过滤洗涤干燥机  工作原理



    新型过滤洗涤干燥机为筒锥式结构,在圆筒体和下部锥体上设置有加热夹套,可对物料进行加热或冷却,在多功能机内部设置有空心轴和变角度变导程空心螺旋搅拌装置搅拌,对物料进行搅拌和提升,在出料时推出物料。在下部锥体内设置有结构较为复杂的圆锥形过滤装置,在设备底部有特殊设计的无死角快开出料装置或无死角气动出料球阀。



    在反应阶段,反应物料从顶部加入,独特的搅拌结构可使物料在机内得到十分均匀的搅拌,并通过筒体夹套、锥体夹套及空心轴、空心螺旋叶的同时加热或冷却,使物料在机内充分反应。在过滤阶段,本机可使物料在机内通过加压或抽真空过滤滤干,并加入洗涤液,使物料在机内进行多次自动再浆洗涤,达到洗涤要求后再压干。在干燥阶段,筒体夹套、锥体夹套、空心轴、空心螺带同时对物料进行加热并在顶部抽真空,对物料进行真空密闭低温干燥,干燥后自动密闭出料。

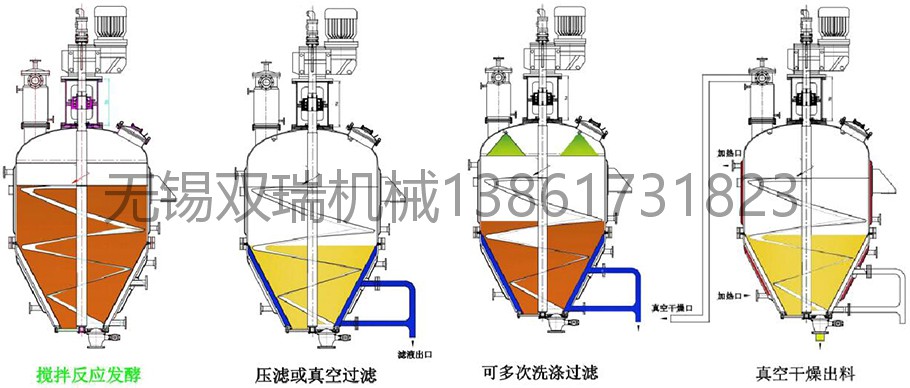

多功能筒锥式过滤洗涤干燥机  工艺流程



   1、搅拌反应:本机为筒锥式结构,可在本机内对物料进行加热或冷却的恒温定时反应;

   2、压滤或真空过滤:当反应完后,通过压滤或真空吸滤、过滤滤液,在过滤阶段,由于螺带与过滤介质的良好贴合刮壁作用,可使物料在薄层滤饼条件下进行过滤,过滤效率高;

   3、可多次洗涤过滤:过滤滤干后物料,可以加入洗涤液,在机内和物料进行多次自动反应混合再洗涤,洗涤过滤达到洗涤要求后再滤干。

   4、真空干燥出料:物料过滤滤干后,在干燥间段筒体夹套及空心轴和螺带同时对物料进行加热,并在顶部抽真空对物料进行真空低温密闭干燥,干燥后自动密闭出料。





多功能筒锥式过滤洗涤干燥机  性能特点



   1、一机多用,可在一台机内完成反应、萃取、过滤、反复多次过滤洗涤、干燥等多种操作,并直接得到成品。

   2、密闭操作,特别适合处理易燃易爆、有毒或剧毒的危险产品及不允许有污染的鲜美食品、生物制品和药品等。

   3、筒体夹套、锥体夹套及空心轴、空心螺带同时对物料进行加热或冷却,热效率高,能耗低。

   4、特殊的搅拌螺旋设计,可使物料在反应、过滤、洗涤干燥各个阶段都对物料进行十分均匀的搅拌,从而使整机的工作效率很高。

   5、在过滤阶段,由于螺带与过滤介质的良好贴合刮壁作用,可使物料在薄层滤饼条件下进行过滤,过滤效率高。

   6、简化和缩短工艺流程,占地面积小,厂房和设备投资大大节省。

   7、操作方便,劳动强度低,加工出的产品质量好。



多功能筒锥式过滤洗涤干燥机  技术优势



序号

新型筒锥式过滤洗涤干燥机

平板式过滤洗涤干燥机

1

圆锥滤网过滤面积大

平板圆底过滤面积小

2

过滤滤饼薄,厚度20mm,容易过滤

过滤滤饼高度500600mm,比较难过滤

3

固定式浆叶机械密封不容易渗漏

上下移动浆叶机械密

4

锥体底阀出料干净

侧面出料底部有1020%物料不能出干净

5

螺带搅拌反应混合比较全面

二叶浆式搅拌反应效果差

6

螺带加热面积大

二叶浆叶加热面积小
