API原料药精烘包三合一干燥机 结构简介

发布时间：2022-01-04

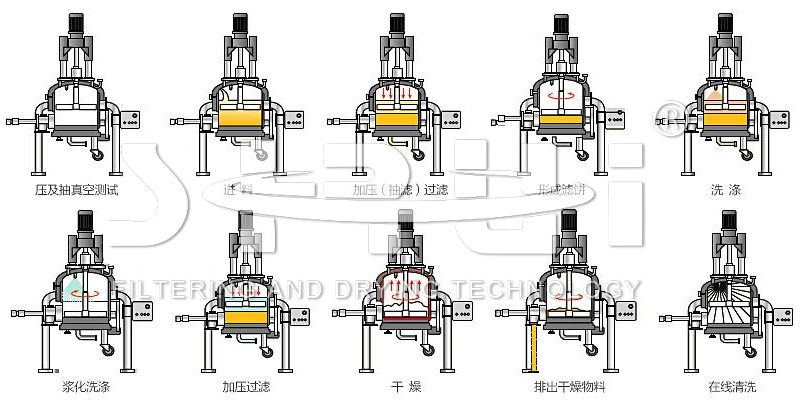

　　API原料药精烘包三合一干燥机主要由罐体、底盘、驱动装置、搅拌装置、加热装置、侧面卸料阀、支座等组成。
      (1) 罐体：上部为椭圆形封头，下部位平底的密闭容器，如需干燥可在筒壁采用夹套或半管加热。容器材质根据物料性能和工艺条件选择。
      (2) 底盘：分为固定式和可拆式两种。
　　由支撑结构、加热装置、过滤介质等组成。
　　Ⅰ、固定式底盘焊于设备筒体上，不可拆卸。一般适用于不堵塞或容易清洗的物料过滤。
　　Ⅱ、可拆式底盘是底盘与罐体分别独立，采用钩型螺栓连接，液压油缸实现底盘的升降，从而实现底盘的安装和拆卸。底盘下部带有四个万向轮，便于移出并清洗滤板。
      (3) 过滤介质：一般采用滤布、金属网或烧结板。
      (4) 驱动装置：位于封头上部。传动方式分为两种：电机减速机和液压马达。转速可以进行调节。
      (5) 搅拌装置：由密封组件、搅拌轴、搅拌器等组成。搅拌装置可实现变速、顺、逆时针旋转运动及恒速上升、下降运动。
　　按搅拌桨叶形式分有直叶桨和S形叶桨。根据需要叶片内部的空腔可以通过轴端的旋转接头通入加热介质对物料进行加热。正转实现搅拌混合、自动出料作用，反转实现抹平滤饼表面作用。
      (6) 加热装置：全密闭四合一结晶过滤洗涤干燥一体机的加热有以下几种加热方式：
　　Ⅰ、筒体有半管或夹套，是主要提供的加热部件。
　　Ⅱ、底盘内加热装置。
　　Ⅲ、通过轴端的旋转接头连通的空心桨叶。
　　这些加热结构可组合使用，也可单独使用。
      (7) 侧向卸料阀：按操作形式分手动与液压两种。
　　阀芯关闭后阀体内侧与设备内壁吻合，不会影响到内侧的搅拌。卸料阀的密封可选用软密封或硬密封，对于无菌要求的产品，卸料阀内可以加在线灭菌装置及在线清洗装置。
　　对于一般的化工要求，采用快开人孔装置即可满足要求。
      (8) 支座：为立式支座，采用钢结构焊接。
