锥形过滤洗涤二合一 工作原理

发布时间：2022-01-07

    筒锥式过滤洗涤二合一的锥体或筒体内设置有多层孔板及过滤介质叠合而成过滤装置，内部设置有搅拌轴和变角度变导程螺旋搅拌装置，在过滤时对物料进行搅拌、提升和刮料操作，在卸料时自动推出滤饼。本机可进行真空过滤或加压过滤，在过滤过程中，机内刮刀不断把滤网上的滤饼刮下，使物料在薄层滤饼条件下进行过滤，过滤速率很高。

    物料如需洗涤，可先将料浆在机内滤干，然后加入洗涤液，利用机内刮刀、搅拌器及挤压螺旋等的旋转搅拌，使滤饼再浆，这时再通过加压或抽真空的方法把再浆料过滤成滤饼。这样反复多次再浆过滤，可把物料进行洗涤，再把滤饼全部挤出机外。

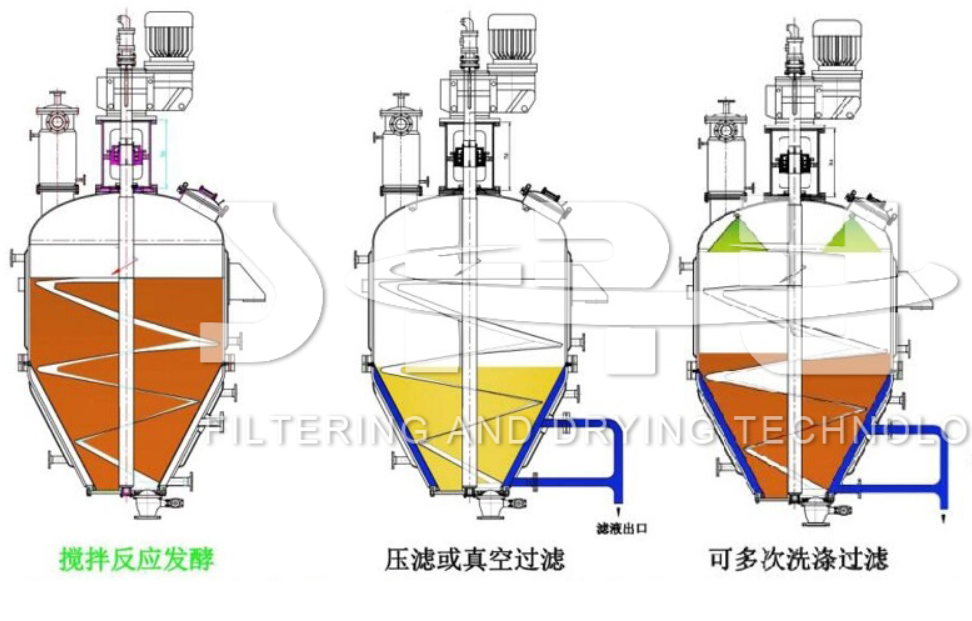

    (1) 压滤或真空过滤

    将上游反应釜或结晶设备产生的固液混合物晶浆放料到二合一设备罐体内，打开下部滤液出口，在设备内通入压缩空气或氮气等气体，对经过反应的固液混合物进行加压过滤，直到把机内物料压干。也可在滤液出口抽真空，对物料进行真空过滤，直到把滤液抽干为止。过滤时可使空心轴和空心螺带按顺时针方向旋转(从顶部往下看)，对物料进行提升，并使空心螺带在旋转时限制滤饼层的厚度，使物料在薄的滤饼层条件下进行过滤，以提高过滤速率。对于易过滤的物料，过滤时可不搅拌，直接把物料滤干。

    (2) 可多次洗涤过滤

    有些物料过滤完以后，还要进行多次洗涤。反应过滤干燥多功能机用于对物料的反复多次洗涤是理想的设备。物料在机内压干后，可在顶部洗涤液入口加入洗涤液, 然后通过空心轴和空心螺带的搅拌，对滤饼进行均匀再浆，再浆搅拌均匀后再把物料压干。若洗涤一次不够，可进行多次洗涤，这时重复上述步骤多次即可，操作方便，劳动强度低。

    以上述方法对物料进行洗涤，我们称之为间歇洗涤法。由于每次是把物料压干后再加洗涤液进行洗涤，因而操作时虽然开关阀门次数多一点，但用的洗涤液较少。该机也可对物料进行连续洗涤，即把洗涤液用泵或其它方法连续压入，利用洗涤液的压力进行过滤，空心轴和空心螺带则不断地搅拌，滤液从滤液出口连续排出，直至达到洗涤要求为止，再把滤饼压干。这种连续洗涤的方法，一般比间歇洗涤用的洗涤液量要多，但操作更方便。
